三相综合电力监控仪说明
三相综合电力监控仪说明产品简介
本监控仪为三相电力系统专用设备，集成高精度测量与通信功能，采用嵌入式设计，适用于变电站、配电柜等场景，实时监测三相电流，保障电力系统稳定运行。
核心功能
电流监测
精准测量每相电流，误差≤±0.5%

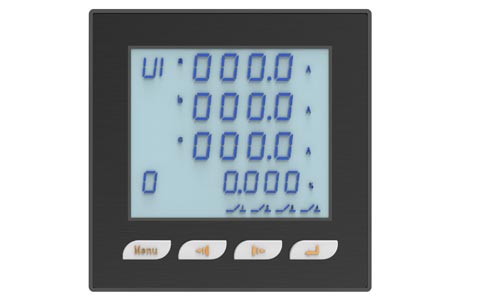

数码管或液晶屏显示实时数据（可选）
数据通信
RS485接口，支持Modbus协议
本地组网，数据传输至监控平台
产品特点
高可靠性：工业级防护，适应-25℃~70℃环境
安装便捷：标准尺寸（如96×96mm），接线简单
灵活显示：数码管强光可视，液晶屏支持扩展信息
典型应用
变电站三相电流实时监控
高低压配电柜过载预警
建筑、工厂能源管理
技术参数
技术参数 | 技术指标 | |
电力参数 | 电流 | 范围：0.035~6A，精度：0.2% |
基本电流（Ib） | 1A，5A | |
通讯参数 | 通讯接口 | RS485接口 |
通讯协议 | Modbus_RTU协议与DLT645规约自适应 | |
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | |
数据格式 | 8个数据位、1个停止位、无校验 | |
使用环境 | 环境温度 | -20℃～+70℃（正常工作） |
环境湿度 | ≤95% | |
工作电源 | 电 源 | AC220V/（AC85～265V/DC110～370V可选配） |
功 耗 | ≤3W | |
绝缘性能
| 抗电强度 | 外壳与端子之间大于AC2000V |
绝缘性能 | 外壳与端子之间大于100ΜΩ | |
抗 震 性 | 10～55～10Hz 2g 1min | |
抗 干 扰 | 符合GB/T17626.8-2006标准 | |
安装方式 | 嵌入式安装 | |
