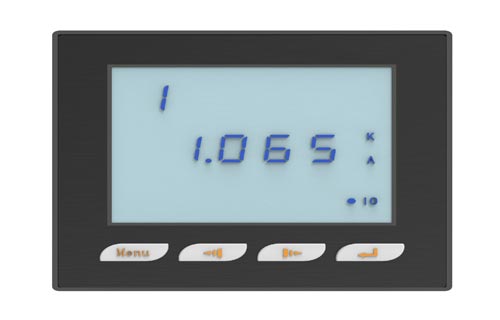

单相液晶电力仪表
单相液晶电力仪表产品简介
本仪表为直流系统专用监测设备，集成测量、通信与控制功能，支持嵌入式安装，适用于工业自动化、新能源等领域，实时监测直流电压、电流等关键参数。
核心功能
精准测量
直流电压（直接输入或霍尔传感器75mV信号）
直流电流（适配分流器或霍尔元件）
接口配置
4-20mA输出：连接PLC/数据采集系统
开关量输入：2路设备状态监测
继电器输出：1路设备控制（5A/250VAC）
RS485通信：Modbus协议远程数据传输
显示交互
数码管实时显示电压/电流值
状态指示灯提示通信与报警
产品特点
高精度：误差≤±0.5%，长期稳定
便捷安装：标准面板尺寸（如96×96mm）
工业防护：-20℃~60℃工作温度，抗干扰
典型应用
- 光伏系统直流侧监测
- 电镀设备、直流电机电源监控
- 直流充电桩电能管理
技术参数
输入参数 | 直流电压 | 范围：10~600V 精度：0.5% | |
4-20mA输入 | 范围：4-20mA 精度：0.5% | ||
霍尔传感器 | 范围：0~75mV 精度：0.5% | ||
开关量参数 | 无源干接点 | ||
继电器输出 | 无源常开，触点容量：AC220V/5A,DC30V/5A | ||
通讯参数 | 通讯接口 | RS485接口 | |
通讯协议 | Modbus_RTU协议 | ||
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | ||
数据格式 | 8个数据位、1个停止位、无校验 | ||
使用环境 | 环境温度 | -10℃～+55℃（正常工作） | |
环境湿度 | ≤95% | ||
工作电源 | 第一种电源 | AC/DC220V | 只能选择其中一种工作电源 |
第二种电源 | 直流DC9-40V | ||
功 耗 | ≤3W | ||
隔离耐压 | 2KV | ||
电源跌落 | 200ms | ||
绝缘性能
| 抗电强度 | 外壳与端子之间大于AC2000V | |
绝缘性能 | 外壳与端子之间大于100ΜΩ | ||
抗 震 性 | 10～55～10Hz 2g 1min | ||
抗 干 扰 | 符合GB/T17626.8-2006标准 | ||
安装方式 | 嵌入式安装 | ||
