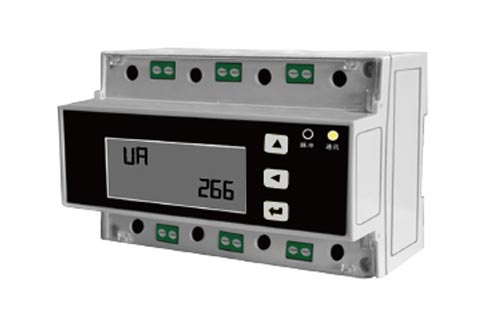

导轨式多功能表
导轨式多功能电力监测仪表产品概述:
该仪表专为低压配电系统设计，集成电能监测、设备控制与通信功能于一体，支持导轨安装，适用于电能管理、能耗分析及电力监控场景。
核心功能
多参数测量
基础参数：电压、电流、功率（有功/无功）、功率因数、频率
电能计量：双向有功/无功电度统计
智能交互
液晶屏显示实时数据（电压/电流波形、电能值）
配置2路开关量输入、继电器输出及电度脉冲接口
远程管理
RS485通信接口，支持Modbus协议组网
可远程读取数据、设置参数，兼容本地/云端系统
核心优势
紧凑易用
导轨式安装，节省空间；兼容三相三线/四线接线
扩展灵活
单网络支持32台设备并联，可接入SCADA系统或物联网平台
稳定可靠
工业级防护（IP40，-25℃~70℃温宽）
记录电压/电流极值、开关状态及报警事件
典型应用
- 实时监测配电回路异常（电压波动、负荷失衡）
- 分项计量电能，支撑节能分析
- 远程控制设备通断，反馈运行状态
- 记录电能质量数据，优化用电效率
技术参数
技术参数 | 技术指标 | |
电力参数 | 电流 | 范围：0.035~6A，精度：0.2% |
电压 | 范围：8~400V， 精度：0.2% | |
有功功率 | 范围：0～99999999kW， 精度：0.5% | |
无功功率 | 范围：0～99999999kVar，精度：1.0% | |
视在功率 | 范围：0～99999999kVA，精度：0.5% | |
功率因数 | 范围：0.0～0.99, 精度：0.5% | |
有功电能 | 0～99999999 kWh, 精度：0.5% | |
无功电能 | 0～99999999 kVarh, 精度：1.0% | |
视在电能 | 0～99999999 kVAh, 精度：0.5% | |
电能脉冲输出 | 脉冲常数：3200 | |
测量电压 | 三相三线3×100V，3×380V , 3x680V 三相四线3×57.7V , 3×220V , 3x400V | |
基本电流（Ib） | 1A，5A | |
剩余电流 | 范围：50~1000mA 精度：0.5% | |
接线方式 | 三相四线、三相三线 | |
RS485通讯参数 | 通讯协议 | Modbus_RTU协议与DLT645规约自适应 |
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | |
数据格式 | 8个数据位、1个停止位、无校验 | |
使用环境 | 环境温度 | -20℃～+70℃（正常工作） |
环境湿度 | ≤95% | |
工作电源 | 电 源 | AC85～265V |
功 耗 | ≤3W | |
隔离耐压 | 2kV | |
电源跌落 | 200ms | |
绝缘性能
| 抗电强度 | 外壳与端子之间大于AC2000V |
绝缘性能 | 外壳与端子之间大于100ΜΩ | |
抗 震 性 | 10～55～10Hz 2g 1min | |
抗 干 扰 | 符合GB/T17626.8-2006标准 | |
安装方式 | 嵌入式安装 | |
