配电站室全景监控解决方案

配电站室全景监控解决方案背景

为实现各省电力公司对配电站的统一管理目标，提升电力自动化运维效率，本方案基于我司自主研发的电力全景监控平台，对配电站室内环境、设备运行状态及消防系统进行全方位监控管理，确保配电站的安全稳定运行。

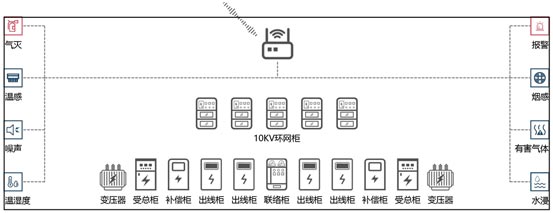

系统功能与架构

1. 环境综合监控

环境参数监测：实时采集站室内温湿度、噪声、烟雾、有害气体（如硫化氢、甲烷）等数据，支持阈值报警。

智能联动控制：根据环境数据自动调节风机转速，改善通风条件；发现烟雾或气体泄漏时触发应急响应。

本地数据处理：通过环境监测终端实现数据本地汇总，减少网络依赖，提升响应速度。

2. 设备状态监控

关键设备监测：

10KV环网柜：实时监控运行温度、电流、电压等参数，异常时自动告警。

变压器：采集油温、负载率等数据，预防过热故障。

无线测温技术：

在电缆触头、开关柜等易发热部位部署无线测温传感器，通过无线自组网通讯传输数据。

支持温度异常预警，防止设备烧损。

3. 消防系统集成

火灾预警：与站室消防设备联动，实时监测火情信号（如烟雾浓度、温度骤升）。

应急联动：触发声光报警器、启动排烟系统，并同步通知后台管理人员。

数据加密传输：通过双4G加密协议转换器，保障消防数据远传的安全性。

4. 统一管理平台

全景可视化界面：集成环境、设备、消防等子系统数据，提供“一张图”监控视图。

多站室集中管理：支持多个配电站数据统一接入后台主站，实现跨区域协同管理。

历史数据分析：存储设备运行参数与环境数据，生成趋势报表，辅助运维决策。

技术实现细节

感知层部署

环境监测单元：部署温湿度传感器、气体检测仪、噪声计等设备。

设备监测终端：安装无线测温传感器、电流互感器、电压采集模块。

消防感知设备：烟雾探测器、火焰传感器、手动报警按钮。

网络通讯架构

无线自组网：采用无线通讯终端实现设备间数据交互，减少布线复杂度。

混合组网模式：支持4G、光纤、LoRa等多种通讯方式，适应不同场景需求。

加密传输：通过加密协议转换器（如FTU专用设备），确保数据安全传输至后台。

数据处理与存储

本地边缘计算：在站室内部署边缘网关，实现数据预处理与异常初步判断。

云端备份：关键数据同步至云端服务器，支持长期存储与多维度分析。

方案核心优势

安全可靠性

实时监测环境与设备风险，预防火灾、设备过载等事故。

采用工业级硬件与冗余设计，确保系统7×24小时稳定运行。

运维效率提升

减少人工巡检频次，降低运维成本。

异常事件自动推送至管理平台，缩短故障处理时间。

灵活扩展性

模块化设计支持功能扩展，可兼容新增传感器或子系统。

适应老旧站室改造与新建站室的差异化需求。

典型应用场景

城市核心配电站：保障高负荷区域供电安全，预防突发性故障。

地下配电站：实时监控潮湿、通风不良等环境风险。

偏远地区站点：通过无线通讯实现无人值守管理。

重点消防站点：强化火灾预警与应急响应能力。

实施与服务

专业部署：提供定制化实施方案，匹配不同站室结构与设备类型。

训支持：对运维人员进行系统操作、日常维护及应急处理培训。

持续优化：定期更新系统功能，适配电力行业最新标准。

本方案通过全景化监控、智能化预警、统一化管理，为配电站室提供从环境安全到设备运维的全生命周期保障，助力电力企业实现高效、安全的现代化运维目标。
